提 取 罐 |
|
| 本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環，滲鹿，芳香油提取及有機溶媒回收等多種工藝操作，使用本設備能使提取效果更佳，時短，藥液含量高。本設備攪拌系統分螺旋式攪拌和槳式攪拌，同時本設備選材優良，廣泛應用于制藥、食品、化工等行業，罐內配備CIP清洗系統，符合GMP醫藥標準。 |
|
| 主要技術參數 |
| 型號
規格 |
DTQ-1.0 |
DTQ-2.0 |
DTQ-3.0 |
DTQ-6.0 |
| 全容積 |
1200 |
2500 |
3600 |
6500 |
| 罐內設計能力(Mpa) |
0.09 |
| 夾套設計壓力(Mpa) |
0.3 |
| 加熱面積 |
3.1 |
4.2 |
6.8 |
10.5 |
| 冷凝面積 |
5 |
5 |
8 |
10 |
| 冷卻面積 |
1 |
1 |
1 |
1.5 |
| 過濾面積 |
0.25 |
0.25 |
0.25 |
0.5 |
| 攪拌功率 |
3 |
4 |
5.5 |
7.5 |
| 攪拌轉速 |
60 |
| 出渣口直徑 |
800 |
800 |
800 |
1000 |
| 容器類別 |
一類 |
|
|
|
| 特點： |
| 本設備適用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漏作用，芳香油提取及有機溶媒回收等多種工藝操作，具有效率高、操作方便優點。罐內配備CIP清洗系統，符合GMP醫藥標準。 |
| |

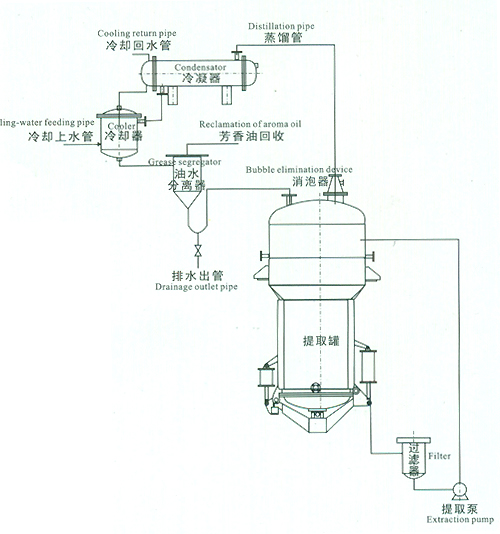

| 配備設備包括： |
| 消沫器、冷凝器、冷卻器、過濾器、油水分離器、藥液泵。 |
| |
|
| 主要技術參數 |
| 型號
規格 |
TQM-2 |
TQM-3 |
TQM-6 |
TQM-8 |
TQM-10 |
| 容積L |
2300 |
3200 |
6300 |
8500 |
11000 |
| 罐內設計壓力 |
0.09Mpa |
| 介質 |
0.3Mpa |
| 加料口直徑m/m |
400 |
400 |
500 |
500 |
500 |
| 加熱面積m2 |
4.7 |
6 |
7.5 |
9.5 |
12 |
| 冷凝面積m2 |
6 |
6.5 |
8 |
8 |
13 |
| 冷卻面積m2 |
1 |
1 |
2 |
2 |
3 |
| 過濾面積m2 |
3 |
3 |
5 |
5 |
6 |
| 耗汽kg/h |
346 |
570 |
718 |
903 |
1140 |
| 耗水kg/h |
25 |
42 |
54 |
67 |
83 |
| 蒸汽口m/m |
50 |
50 |
60 |
70 |
80 |
| 二次汽口m/m |
80 |
80 |
100 |
100 |
100 |
| 進出水口 |
50 |
60 |
60 |
70 |
70 |
| 排渣門直徑 |
1000 |
1000 |
1000 |
1000 |
1200 |
|
