一、概述：
二十世紀50年代，國外“Luwa”和“Samesre uther”公司對刮膜蒸發器（又稱薄膜蒸發器）就已進行開發制作，發展至今刮膜蒸發器已被大家普遍認可和接受。HEC公司作為蒸發器專業研制公司，在蒸餾、濃縮、脫氣、脫色、脫臭、干燥和反應領域里解決不同的工藝處理過車工內和特殊要求的問題；并提供更廣泛的、不同類型的刮膜蒸發器應用、例如：
1. 提供一個適用范圍廣、不同2. 應用的各種轉子類型；
3. 垂直或臥式結構；
4. 圓柱或錐型設計；
5. 順流或逆流工作原理；
二、特性：
刮膜蒸發器主要有下列技術特性和其它蒸發器有所不同：
▲操作彈性大：由于刮膜器獨有的性能，使其適宜于處理易結垢、結晶、起泡和要求平穩 蒸發、高粘性及隨濃度提高粘度急劇增加的物料，其蒸發過程也呢功能平穩處理；
▲連續操作：連續進料、連續出料，調節進料量控制出料濃度；
▲處理熱敏感：因?yàn)樵谡麄�(gè)裝置里短的停留時間和低的蒸發溫度；
▲高蒸發性能：由于刮膜器的特性，加熱面具有高的表面熱通量；
▲損失量�。喝f(wàn)一產品改變損失量小，因?yàn)槲锪显谡舭l(fā)器里無滯留；
▲真空壓降小：物料汽化氣體從加熱面送到外置的冷凝器，需要一定的壓差。在一般的蒸發器中，這種壓差要求（△p）通常是比較高的，有時甚至高的難于接受。而刮膜蒸發器有較大的氣體穿越空間，蒸發器內壓力能看成與冷凝器中的壓力幾乎相等，因此，壓差可以很小即真空度可達1mmHg。
二、工作原理
基礎：
根據混合物中兩種不同沸點的物料進行分離。在這里，產品的熱分離歸諸于刮膜蒸發器的機械力產生薄膜和高速湍動。

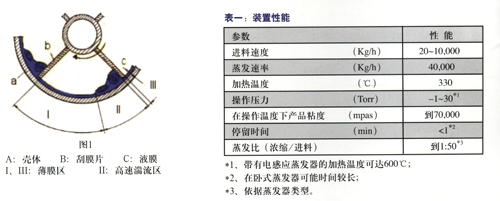

當待處理物料進入刮膜蒸發器后，首先和轉子上的布料器相接觸，并被均勻地分配到筒壁，然后靠組刮膜片加速并立即在加熱面上形成（0.5-3.5mm）間隙的液膜；在每一個刮膜片前面（Ⅱ區）的流體形成一個渦流（見圖1），在加熱面和葉片頂部之間間隙里的流體被非常高的湍動，并導致強烈傳熱和傳質，甚至高粘度產品在這湍動下產生高的熱傳遞系數。
▲立式刮膜蒸發器工作原理：

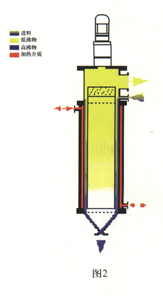

 由帶夾套加熱的垂直圓筒體及轉子等部件組成。待處理物料被連續不斷地從位于加熱夾套（圖2）上部進入蒸發器，經位于進料口處的布料器將其分配到垂直筒體內壁，這時物料被刮膜片加速并立即在加熱面上形成一個湍流薄膜，以螺旋狀向下推進。
在此過程中，旋轉的刮膜器保證液膜的均勻和連續，并阻止液膜在加熱面結焦、結垢。輕組份料（低沸點）被蒸發形成蒸汽流上升、經汽液分離器進行汽液分離；在這里產生的液滴或泡沫被擊碎并返 回到蒸發器布料口；分離后的汽體流向蒸發器的頂部和二次蒸汽出口相聯的外置冷凝器或下道工序，重組份（高沸點）沿著加熱面以螺旋型軌道流向蒸發器底部（大約幾秒）從出口排出。
對于特殊的應用，二次蒸汽和液膜可以順流。
▲立式圓錐型刮膜蒸發器工作原理：

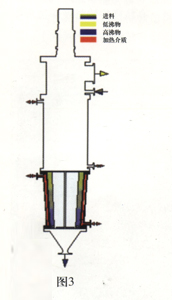

立式圓錐型薄膜蒸發器的工作原理和臥式圓錐型薄膜蒸發器相類似（圖3）
▲臥式刮膜蒸發器工作原理：
物料從大直徑端連續不斷地進入臥式蒸發器（圖4） ，被刮膜片加速和分配并立即在加熱面上形成一個薄的流動膜。
圓錐型薄膜蒸發器，依賴于轉子施于物料一個離心力，這離心力有兩個有效力，一個垂直于加熱面，另一個朝大直徑端體的方向（注意：相同的結果同樣出現在垂直圓錐型薄膜蒸發器里）。
依靠這些力產生物料加速，而且進入的物料保證加熱而充分潮濕，不依賴于蒸發比或進料速度。因此，局部物料過熱和熱降解被減少或完全消除。
在此過程中，輕組份（低沸物）順流（和液膜同向）穿過臥式薄膜蒸發器進入汽液分離器，在此處汽液分離器所產生的液滴和泡沫被擊碎進入液相（高沸物），被分離后的汽體進入外置冷凝器或下道工序；重組份（高沸物）沿著加熱壁面爬升到小端出口排出。
三、裝置特性
▲真空壓降小
物料沸騰形成的蒸汽從加熱面送到指定的冷凝器，存在一定的壓差，在一般的蒸發器中這種壓差常常是比較高。而薄膜蒸發器有較大的氣體穿越空間，在蒸發器內壓力于外置冷凝器中壓力幾乎相等，因此，低壓降是薄膜蒸發器的關鍵優點。
▲操作溫度低
由于上述特性，這使得蒸發過程可以保持在較高真空條件下進行，真空度的提高，與之相應的物料沸點迅速降低，因此，操作可以在較低溫度條件下進行。
▲受熱時間短
由于薄膜蒸發器的刮膜片具有泵送作用，使得物料在蒸發器內的停留時間很短，約10-50秒；物料呈薄膜狀，液面與加熱面的面積幾乎相等，這樣物料在蒸餾過程中受熱時間更短。因此，特別適合于熱敏性物料的蒸發。
▲蒸發強度高
物料沸點的降低，增大了同熱介質的溫度差；刮膜片的功能，減小了呈湍流狀的液膜厚度，降低了熱阻；同時，在這過程中抑制物料在加熱面結壁、結垢，并伴有良好的熱交換；因此，總傳熱系數大，蒸發強度高。
▲操作彈性大
正是由于薄膜蒸發器獨有的特點，使其適宜于處理熱敏性和要求平穩蒸發的物料、高粘度的物料及隨濃度提高粘度急劇增加的物料，其蒸發過程也能平穩操作。
它還能成功地應用于含固顆粒、易結晶、聚合、結垢等情況物料的蒸發和結晶。
四、結構特點
 1、精密的布料環
布料器固定在轉子，安置于物料入口處，防止物料噴入蒸汽流造成短路，并能防止在此處閃蒸造成大量液滴夾帶，使物料只能沿著蒸發而被蒸發。物料特性不同，設計不同的布料環。
HEC公司設計的布料器（專利），它不僅能將物料迅速均勻分布到加熱面，同時能對發泡性物料具有一定的抑制作用。
2、耐磨的底軸承
底軸承是一個具有自潤滑的滑動軸承，位于錐型封頭內。由于它工作在產品區，且處于高溫狀態，因此，底軸承結構及材料的好壞，不僅影響到轉子的使用壽命，還能對所處理物料造成二次污染。軸承材料是石墨、PTFE或其它材料，根據情況還須冷卻潤滑。
3、汽液分離器
在薄膜蒸發器的上部設有分離筒，筒內配有離心式分離器。由二次蒸汽流所夾帶的液滴在流經汽液分離器時，液滴被拋向外壁，并返回到蒸發器入口；分離后的氣體從和外置冷凝器相連的二次蒸汽出口引出。
汽液分離器形式設計不僅要考慮物料特性，還須考慮到真空壓降。
HEC公司設計有三種形式：動態二種、靜態一種。
五、裝置類型
HEC公司提供用于中、小試和工業化生產的薄膜蒸發器，選擇合理的型式及蒸發面積是相當重要的。以下為各種薄膜類型及規格，供選擇參考：
▲WFE-V型立式薄膜蒸發器：
a)WFE-VA型薄膜蒸發器
WFE-VA型刮膜蒸發器的刮膜片形式為徑向可滑動型刮膜片，它原為“SWITH”人發明，所有又稱“SWITH”（左圖）。每塊刮膜片安裝在開口朝外的“U”型導槽內，刮膜片呈矩形柱體，在刮膜片端面上帶有一定角度的溝槽，改變此溝槽角度能調節液膜停留時間。刮膜片安裝時帶槽面向外，在轉子“U”型槽內可自由滑動，受離心力的作用沿導槽徑向甩到加熱面并隨轉子一起作圓周運動，保證液膜分布均勻、徹底混合和良好的熱交換。刮膜片材料一般采用PTFE（聚四氟乙烯）、合成石墨或相類似的材料。
b)WFE-VB型刮膜蒸發器
WFE-VB型刮膜蒸發器，其刮膜片形式類似于刮板攪拌器，用一個剛性葉片轉子裝備（左圖）。其刮膜片長度和加熱面同高，根據刮膜片寬度及蒸發器的大小調整到與加熱壁面間隙1-3mm，因此對加熱面不產生磨損。這封閉類型結構和非常光滑表面的轉子容易清洗，因此，物料適用范圍廣，非常適用于食品行業，同樣也適用于醫藥行業的GMP要求。它可處理粘度到大約50,000mpas的產品。
WFE-VB型刮膜蒸發器的剛性葉片也可以制作成螺旋狀，此時處理粘度可達70,000mpas的產品。
刮板材質采用和蒸發器筒體相同的材質。

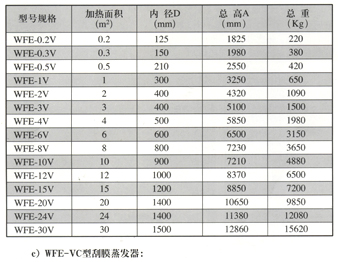

下表為立式薄膜蒸發器的標準規格和設備的外形尺寸。

c)WFE-VC型刮膜蒸發器：
又稱鉸鏈刮膜蒸發器，它有一個中心回轉軸，輸送鉸鏈刮膜片（左圖），它們靠離心力緊貼在加熱壁面上成一定的角度滑動，將物料刮成所需的液膜，并防止在加熱面結垢、結焦。這種轉子類型的設計對液膜提供有效的壓緊力（高蒸發比和低殘留液）。它適合于在加熱面易結垢、帶有固體顆粒或在蒸發過程中有結晶傾向的及要求濃縮成干（即干燥）的物料，處理粘度到35,000mpas。
這種轉子類型應用廣泛，靠改變刮板頻率和質量，調節離心力。
刮板材質通常采用和蒸發器筒體相同的金屬材料、也可采用PTFE材質。
d)WFE-VE型刮膜蒸發器
又稱柔性刮膜蒸發器，帶有溝槽的滑塊被固定在“L”槽內，靠離心力和彈性力雙重負荷作用將物料在加熱面上形成液膜，通過調整溝槽角度可調節液膜停留時間。
這種刮膜器形成利用彈性力產生的外加載荷，尤為適用于高粘性和聚合傾向的物料，它具有很好的壁面自清潔作用。
刮膜片材質為PTFE或合成石墨等相似的材料。
▲WFE-KV型立式圓錐刮膜蒸發器
WFE-KV型刮膜蒸發器其刮膜器形式均為剛性刮片，結構為蒸發器上部（高蒸發區）為圓柱型筒體，下部（低蒸發區）為圓錐型筒體；靠軸向移動調節轉子葉片，能調整在低蒸發區轉子刮膜片和加熱面的間隙。這保證加熱面均勻獲得濕潤，甚至在濃縮液低排放率（高蒸發比）時能被獲得，同時能改變液膜厚度（減�。┘巴Ａ魰r(shí)間（加長），使得在此處的蒸發過程得到改良。
它非常適用于要求殘留量?jī)?nèi)含低沸物成份極少的產品，粘度大約在50,000mpas。
▲WFE-KH型臥式圓錐刮膜蒸發器
臥式圓錐刮膜蒸發器非常類似于立式圓錐型刮膜蒸發器，至于結構是類似的，但是下列性能是不同的：輕組份（低沸物）和液膜（高沸物）是順流，適用于直接地流入過熱物料，靠閃蒸進入蒸發器；它具有較長的停留時間，且流動方向和重力成90度，還能用作反應器；低空間要求，WFE-KH蒸發器能被安置于如現有建筑物高度受限制，它不可能安置垂直蒸發器的地方。
這類型蒸發器適用于粘度大約在70,000mpas.

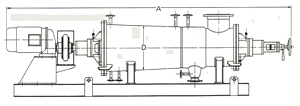

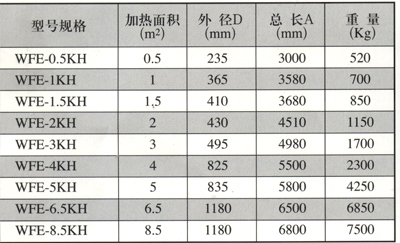

下表為臥式圓錐刮膜蒸發器標準規格和外形尺寸：
 |
| 成套臥式圓錐刮膜蒸發器 |
六、典型應用
目前大約幾百家單位，以：蒸餾、分離、濃縮、汽提、脫臭、脫氣、反應為目點，應用于農藥、中醫藥、輕工、日化、生物化工、精細化工、石油化工等領域（表三）。

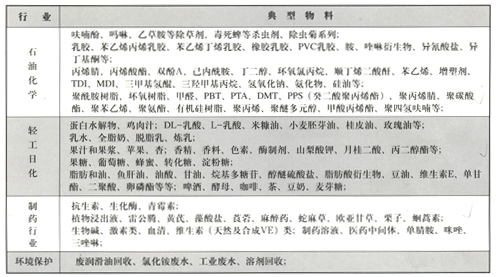

下表為一些典型物料的應用：
下列流程為典型操作單元：
a)刮膜蒸發器單級蒸餾單元：

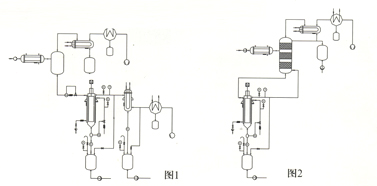

預熱后的物料流入真空閃蒸罐，一些低沸物被蒸發、冷凝，經脫氣后的物料進刮膜蒸發器進行蒸餾或濃縮等操作（流程圖1）。
b)刮膜蒸發器作為再沸器：
當處理熱敏性物料時，刮膜蒸發器作為精餾塔的再沸器（流程圖2）。
七、設計、制造
 HEC公司的質量管理系統嚴格遵守下列要求：
▲ISO9001
▲壓力容器安全技術監察規程：
我們的設計人員使用CAD軟件設計，所有設備的工藝尺寸設計依照國標及壓力容器安全技術監察規程，此外我們還借助軟件進行有限元分析．
我們的制作重點是專業化設備的加工，是依靠HEC專業人員對專用工夾具多年研究成果的應用。
 |
 |
專用工具是保證設備質量的可靠標準，例：
▲垂直度和圓整度嚴格的公差
▲的轉子平衡
▲特殊的底軸承
▲密封的可靠性
▲焊接方法的高要求
▲特殊的機械加工
八、選型準則
在蒸發裝置的選型中，必須縱合考慮各種因素，一般需考慮：
▲生產能力和操作參數：包括處理量、進出濃度、溫度、年操作小時數等；
▲產品特性：包括熱敏性、粘度和流動性（在操作溫度下）、發泡沫性、固體含量、結晶和聚合傾向等；
▲操作介質：如水蒸汽（壓力）、冷卻水（溫度）、清洗液（溶劑）等；
▲制造的材料選擇和表面拋光要求；
▲現場條件：如空間、氣候（室外）、能量和產品的銜接、工作平臺等。
▲法規：包括安全、噪音、環境保護等。
|
